Насос консольно-моноблочный DAB 2 NKP-G 40-160/158 + KVCX 65/50 IE2

Применение
Промышленные установки разработаны для удовлетворения нужд гражданского, сельскохозяйственного и промышленного производства в соответствии с современными стандартами. Использование стандартизированных центробежных электрических насосов иили центробежных электрических насосов с двумя рабочими колёсами обеспечивает высокую мощность и производительность. Область применение Индустриальной группы распространяется на: Промышленность, Гостиничные комплексы, Водопровод, Мелиорация, Домашнее применение, Термальные ванны. Основной подхода наших технических специалистов при разработке данных станций была простота использования, практичность применения и надёжность.
Принцип работы
В режиме остановки (требуемый объём жидкости = 0) установка находится под постоянным давлением. При потреблении воды, давление в станции падает. Падение давления фиксируется электронным датчиком давления, расположенным в выводном патрубке станции и подсоединённом к панели управления насосом на передней части электронной панели. Панель управления реагирует на изменение давления и управляет пуском насосов, в соответствии с настройками установленными пользователем (среднее значение давления, задержка пуска насоса, предельное давление, и т.д.) Электрические насосы работают в режиме каскада, с целью поддержания максимального объёма перекачиваемой жидкости посредством всех насосов (например, один насос перекачивает -> 20 м3/ч, два насоса -> 40 м3ч). Компенсационный насос работает при незначительном падении давления для того, чтобы избегать нецелесообразный пуск основного насоса. Порядок включения насосов переключается при каждом последующем рабочем цикле.
Основной насос - центробежный электрический насос серии К 70-80 / 300 400 с двойным рабочим колесом. Стальной корпус насоса, рабочее колесо выполнено из технополимера, вал насоса из AISI 304, торцевое уплотнение выполнено из карбона/керамики.
Моноблочные центробежные электрические насосы с общим валом серии NKP 32 - 40 - 50 стандарта DIN-EN 733.
Корпус насоса и рабочее колесо выполнены из чугуна, вал двигателя – из стали AISI 304, торцевое уплотнение - из карбона/карбид кремния – EDPM.
Компенсационный электрический насос.
Многоступенчатый центробежный насос с вертикальной осью. Корпус насоса и рабочее колесо выполнены из технополимера, вал насоса выполнен из стали AISI 303, торцевое уплотнение выполнено из карбона/керамики.
Технические данные

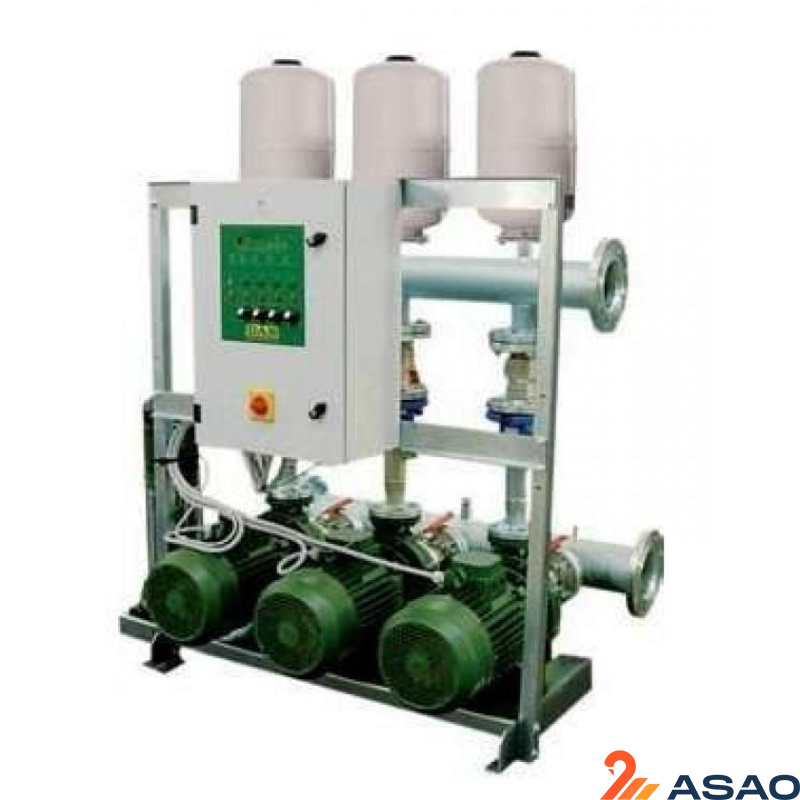

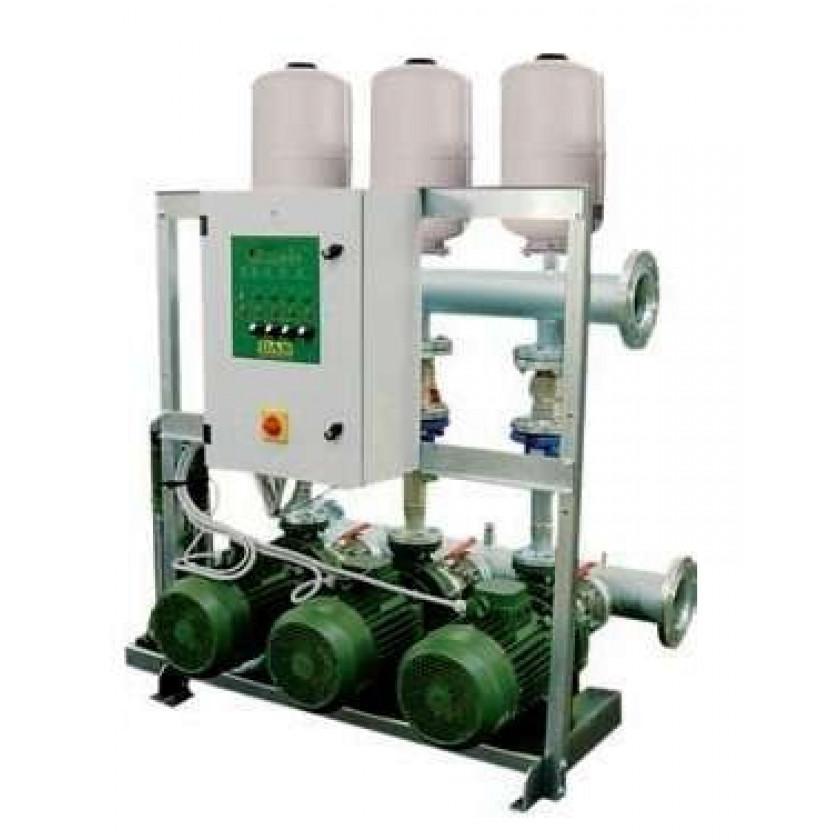

Платформа основного электрического насоса выполнена из гальванизированной стали с отверстиями для крепежа. Платформа пилотного насоса выполнена из гальванизированной стали, крепится к платформе основного насоса. Электронная панель крепится поверх насосной платформы.
Гидравлическая часть
Всасывающий и напорный коллеккторы выполнены из гальванизированной стали, с плоскими фланцами (Опция –антивибрационные вставки).
- запорные краны на всасывающем патрубке каждого основного насоса.
-один отводной патрубок, запорные краны на нагнетательном патрубке каждого основного насоса
- 20 литровые мембранные баки под давление 16 бар на нагнетательном патрубке каждого основного насоса
- Пилотный насос подсоединен к напорному коллектору, в комплекте с запорными  и регулировочными кранами
* установки с одним основным насосом, всасывающим коллектором не комплектуются
Функции панели управления Электрическая панель в металлическом корпусе класса защиты IP 55, закреплена на электрическом насосе, имеет:
- основной запор двери
- 400/24 В вспомогательный трансформатор
- прямой пуск для насосов мощностью до 7,5 кВт, пуск звезда-треугольник для насосов мощностью от 7,5 кВт
На панели управления расположены: переключатели режимов AUT – 0 – MAN, индикатор питания, работы насосов, остановка, сухой ход, сигнализаторы избыточного и пониженного давления, контроллер KL 1.
Щит управления служит для отображения данных, положения переключателей и для управления пусками насосов.
Установка с завода настраивается на стандартное значение давления(SET POINT).
Щит управления запускает насосы в каскадном режиме в соответствии с настраиваемым давлением или задержкой.
Пилотный насос служит для поддержания давления, немного большего, чем заданное для основных насосов.
На контрольной панели могут быть заданы следующие схемы работы:
1) последовательное включение всех трех насосов
2) 1 и 2 насосы(+/- пилотный насос) включаются последовательно, 3 остается в резерве до блокировки первых двух
3) 4 насоса (пилотный насос исключен), все насосы включаются последовательно в каскадном режиме.
Автоматика останавливает насосы в следующих случаях
- срабатывание тепловой защиты
- сухой ход
- низкий подпор(допускаемое время и значение настраиваются)
- превышение заданного давления
Функции, которые могут быть выведены на экран панели управления
На двухполосном дисплее выводятся следующие параметры:
- заданные точки давления
- текущее давление системы
- кол-во активных насосов
- кол-во рабочих часов насоса
- различные сигналы ошибок
по запросу, следующие параметры могут быть выведены на монитор, в качестве опции:
- текущая мощность кВт
- общая электроэнергия кВ/ч
текущий объём перекачиваемой жидкости л/мин
Система периодической проверки
Стандартная панель включает проверочную функцию, которая может быть активирована на панели управления KL1. Система проверки периодически запускает основные насосы (время настраивается) для того чтобы избежать блокировки насоса или частей установки, в процессе длительного простоя. Основные насосы включаются последовательно в течение нескольких секунд. В конце теста, если выявлены нарушения, на экране появляется сигнал и активируется  сигнал контакта N.O.
Внешнее подключение электронной панели
В терминале панели существуют следующие сигналы оповещения: ошибка датчика, превышение давления, недостаточное давление, сухой ход, перегрузка насоса, прерывание вспомогательной 24 V цепи.

2 NKP-G 40-160/158 + KVCX 65/50 IE2 – консольно-моноблочные насосы служат для движения горячей воды под высоким напором под воздействием центробежной силы. Колесо вращается и оказывает на жидкость давление, придавая ей большую скорость. 2 NKP-G 40-160/158 + KVCX 65/50 IE2 – современный насос компании DAB. В таком устройстве непрерывное функционирование лопастей обеспечивается надежным электродвигателем. Насос 60147045 может работать с жидкостями разной температуры, обладает высокой скоростью подачи воды и соответствует международным стандартам качества.

Компания ASAO предлагает приобрести 2 NKP-G 40-160/158 + KVCX 65/50 IE2 консольно-моноблочного насоса по наиболее выгодной на рынке цене 0 руб. Опытные менеджеры помогут проверить наличие и оформить заказ. Можно оформить покупку самовывозом или заказать доставку в любой регион.
